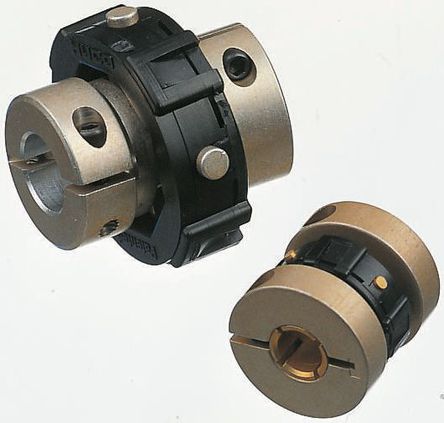

205.41.3636,748-421,Huco 1/2in孔径 3.5nm扭矩 黄铜 万向/横向偏移联轴器 205.41.3636, 钳制紧固 ,Huco
Uni-Lat 联轴器将万向接头与 Oldham 型联轴的机理独特地结合到一起，以补偿同时发生的轴的平行和角度偏移。 由于平行未对准可通过侧向位移进行调节，因此，Uni-Lat 可以在较小空间范围内处理严重的未对准误差。 在未对准难于检验或校正的紧密封装及封闭组件中，这是一个很有价值的特性。 虽然严重的未对准会加速轴承预负荷的腐蚀，但不会导致灾难性的故障。它适用于连接轻型伺服步进驱动器、编码器、解码器、测速发电机以及通用仪表应用。
允许相当大的未校准
低惯性
非磁
电气隔离
防腐蚀
扭转阻尼
零齿隙
可与RS的渐缩管一起使用
| 额定尺寸 (mm) | 18 | 27 | 34 | 41 |
| 额定扭矩 (Nm) | 0.11 | 0.63 | 1.26 | 1.72 |
| 断裂扭矩 (Nm) | 0.81 | 4.71 | 9.42 | 12.87 |
| 峰值扭矩 (Nm) | 0.27 | 1.57 | 3.14 | 4.29 |
| 最大轴偏移 @ 100RPM（mm/度） | 0.75/10 | 0.75/5 | 1.0/10 | 1.0/10 |
| 最大轴偏移 @ 500RPM（mm/度） | 0.4/5 | 0.4/5 | 0.5/5 | 0.5/5 |
| 最大轴偏移 @ 2500RPM（mm/度） | 0.2/2 | 0.2/2 | 0.25/2 | 0.25/2 |
| 扭转硬度 （纳米/弧度） | 21 | 63 | 143 | 229 |
| 扭转变形 （度/纳米） | 2.73 | 0.91 | 0.4 | 0.25 |
| 最大端子负载 (N) | 19 | 31 | 34 | 39 |
| 惯性力矩 (kgm 2 x 10 -8 ) | 55 | 220 | 183 | 550 |
| 质量 (kg x 10 -3 ) | 11 | 26 | 20 | 40 |
| 峰值故障电压 (kV) | 2.5 | 2.5 | 4 | 4 |
