EPCOS N27 铁氧体心变压器 B65686AR27, 10000nH, 使用于能量存储扼流圈

制造商零件编号：
B65686A0000R027
制造商：
EPCOS EPCOS
库存编号：
212-5094
EPCOS B65686A0000R027
声明：图片仅供参考，请以实物为准！


数据正在加载中...

B65686A0000R027产品详细信息

PM 50-114 铁氧体磁芯

PM 磁芯的应用

用于电源中继器
用于储存高能定时电源装置中的线圈
在通信技术和工业电子领域中

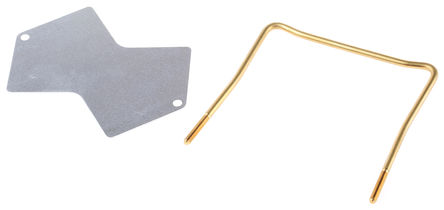

支架（夹子和基板）

带有螺母和垫圈
用于底盘组件或印刷电路板用于底盘组件
，安装线圈时，焊接连接必须位于最上端

尺寸 (mm)
芯类型?d1 ?d2 ?d3d4h1h2 装配尺寸 长 x 宽 x 高 (mm)
PM 50//39 50-1.7 39.0+1.3 20.0-6 5.4+0.2 39-0.4 26.4+0.8 65 x 52 x 45
PM 62//49 62-2.0 48.8+1.5 25.5-0.8 5.4+0.2 49-0.4 33.4+0.8 76 x 64 x 55
PM 74//59 74-2.5 57.5+1.8 29.5-1.0 5.4+0.3 59-0.6 40.7+0.885.5 x 75 x 65
磁芯套件符合 DIN 41989 标准AL 额定值 (nH)材料类型
PM 50//39 250 N27 B65646A250A27
PM 50//39 7400，无气隙N27 B65646AR27
PM 62//49 9200，无气隙N27 B65684AR27
PM 62//49 315 N27 B65684A315A27
PM 62//49 9200，无气隙N87B65684AR87
PM 74//59 10000，无气隙N27 B65686AR27
PM 74//59 315 N27B65686A315A27
PM 74//59 10000，无气隙N87B65686AR87
线圈架由聚对苯二甲酸酯 GV 制成 (UL94V-0)AN(mm2)焊接触点类型
PM 50 154 14 B65647B1014T1
PM 62 270 16 B65685B1016T1
PM 62 270 -B65685A1000T1
PM 7427018B65687A1018T1
磁形式特征
芯类型ΣI/A mm-1IemmAemm2 Aminmm2 Vemm3
PM 50//39 0.227 84 370 280 31 000
PM 62//49 0.191 109 570 470 62 000
PM 74//59 0.162 128 790 630 101 000

B65686A0000R027产品技术参数

  AL 值  10000nH
  材料  N27
  长度  74mm
  附件类型  PM 74/59
  深度  59mm
  使用于  能量存储扼流圈
关键词

B65686A0000R027配套附件

  • 产品描述 / 参考图片
  • 制造商零件编号 / 制造商 / 库存编号
  • 操作
参考价格及参考库存
  美国1号仓库    仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货
型号 制造商 描述 操作
B65686A0000R027
[更多]		 TDK Epcos

FERRITE CORE PM 10UH N27 2PCS

RoHS: Compliant | pbFree: Yes

搜索
查看资料
  美国2号仓库    仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货
型号 制造商 描述 操作
B65686A0000R027
[更多]		 TDK Epcos

Ferrite Cores & Accessories PM74X59 N27 10000 +30%-20%

RoHS: Compliant

搜索
  新加坡2号仓库    仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货
型号 制造商 描述 操作
B65686A0000R027
[更多]		 TDK Epcos

FERRITE CORE , PM 74 N27

搜索
  美国1号仓库    查看更多相关产品
参考图片 制造商 / 描述 / 型号 / 仓库库存编号 / 别名 PDF操作

EPCOS (TDK) - B65686A0000R027 - FERRITE CORE PM 10UH N27 2PCS		EPCOS (TDK)
FERRITE CORE PM 10UH N27 2PCS

型号：B65686A0000R027
仓库库存编号：495-5177-ND
别名：495-5177 <br>B65686A R 27 <br>B65686AR27 <br>B65686AR27-ND <br>

无铅		搜索
  www.szcwdz.com    查看更多相关产品
参考图片 型号/品牌 描述 / 技术参考 操作
无图B65686A0000R027
EPCOS		原厂原装货
暂无PDF 		查价格库存
查看详细
  英国10仓库    查看更多相关产品
产品描述 / 参考图片 制造商零件编号 / 制造商 / 库存编号 操作

EPCOS - B65686A0000R027 - EPCOS N27 铁氧体心变压器 B65686AR27, 10000nH, 使用于能量存储扼流圈
制造商零件编号：
B65686A0000R027
品牌：
EPCOS
库存编号：
212-5094
搜索
  新加坡2号仓库    查看更多相关产品
制造商产品编号 仓库库存编号 制造商 / 说明 / 规格书 操作
B65686A0000R027
EPCOS B65686A0000R027		2355043

EPCOS

变压器铁芯, PM, PM74/59, N27, 128 mm, 790 mm2

 (EN)		搜索
