FC11AL,214-3878,United Automation FC11AL 晶闸管触发模块, 18V ac, 73 x 44 x 44mm, 螺丝安装 ,United Automation
相角触发器模块，用于电阻性/电感性负载。 MONO-LINK 触发系统适合通过在单相对中性电源或相间电源上的三端双向可控硅开关元件或闸流晶体管配合电感性负载一起使用。
远程功率变压器，用于增强可靠性和拓宽工作电压的能力
MONO-LINK? 栅对栅触发式
高隔离光耦输出
电压控制或 4-20mA 电流回路
可调软启动功能
辅助 5V 直流输出，用于手动控制
状态指示
| a.c. input power | 18Vac r.m.s. ±15% @ 65mA |
| Auxiliary output | 5Vd.c. @ 5mA protected |

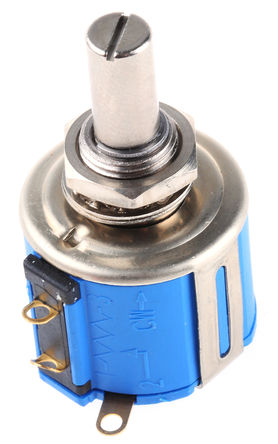

| Manual potentiometer (Ω) | 2K, 4K7, 5K or 10K |
| Triac/thyristor line voltage | 110Vac to 550Vac (50/60Hz) |
| Soft-start time constant | 0·03 seconds per mF |
| Max. ambient temperature | 65°C operational |
| Max. storage temperature | 75°C |
| Signal span minimum | 0 to 2Vd.c. |
| Signal span maximum | 0 to 25Vd.c. |
| Signal zero offset | 0 to 30% of span |
| Signal input resistance | 5000Ω ±20% |
| Trigger output rating | 0·8 Amps |
| dv/dt rating | 100V/ms |
| Isolation voltage | 5000Vac r.m.s. |
不包括功率变压器
|
