Amphenol FCI DB25 25 路 面板安装 焊接 D-sub 连接器 插座 DB25S064HTLF, 1 kV 交流, 5A

制造商零件编号:
DB25S064HTLF
库存编号:
542-7876

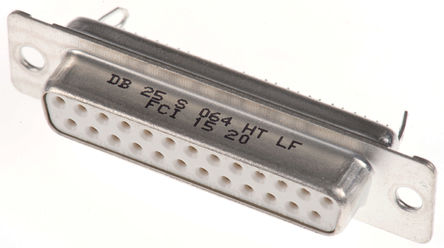

Amphenol FCI DB25S064HTLF
声明:图片仅供参考,请以实物为准!

DB25S064HTLF产品详细信息

接地终端类型

外壳上的焊片为设备接地连接提供优良缆线
镀锡外壳(公连接器外壳有凹痕以更好的屏蔽)
带有焊槽接线端子的成形触点

面板安装

有关合适的开孔器,请参考 D 型连接器刀具(例如库存号 477-8690)

(* 标准安装尺寸)

尺寸 (mm)
线束槽安装
线路数目915253750
A25.033.347.063.561.12
B21.9 (19.8*)29.6 (28.2*)43.4 (41.9*)59.8 (58.4*)57.5 (55.7*)
C12.9 (11.3*)12.9 (11.3*)12.9 (11.3*)12.9 (11.3*)15.7 (13.9*)
(* 标准安装尺寸)
外壳材料
外壳加工(接地)镀锡
绝缘体材料玻璃填充聚酯
绝缘体额定值-
触点材料铜合金
触点电镀0.1μm 金
额定电流5A
电压额定值500V 交流有效值
触点电阻(最大值)15mΩ
绝缘电阻(最小值)106
温度范围-55°C 至 +125°C

“线束槽”尺寸允许连接器和配线总成(如 D 型连接器末端为 ’IDC’ 类型或其它类型的 Speed-bloc? 带状电缆)穿过面板开孔。

DB25S064HTLF产品技术参数

  D 连接器类型  标准 D-Sub
  D-Sub 外壳尺寸  B
  安装类型  面板安装
  长度  52.65mm
  触点材料  铜合金
  触点电镀  金镀镍
  触点数目  25
  额定电流  5A
  额定电压  1 kV 交流
  节距  2.76mm
  宽度  12.17mm
  连接器类型  母座
  外壳材料  钢
  主体向性  直
  最低工作温度  -55°C
  最高工作温度  +125°C
