3M 68 路 1.27mm节距 直角 电缆安装 公 SCSI 连接器 10168-6000EL, IDT

制造商零件编号:
10168-6000EL
制造商:
3M 3M
库存编号:
163-3342
3M 10168-6000EL
声明:图片仅供参考,请以实物为准!

10168-6000EL产品详细信息

IDC 电线安装插头 (MDR) 屏蔽

3M 的此系列 101 系列小型 D 带状 (MDR) 连接器是 .050" IDC 电线固定屏蔽式插头。 101 系列小型 D 带状 (MDR) 连接器的设计提供用于单独芯线和叠加式触点的 IDC 端接。 101 系列 MDR 电线固定插头接受各种电缆结构,包括圆形、扁平、双绞线和双同轴。

特点和优势:

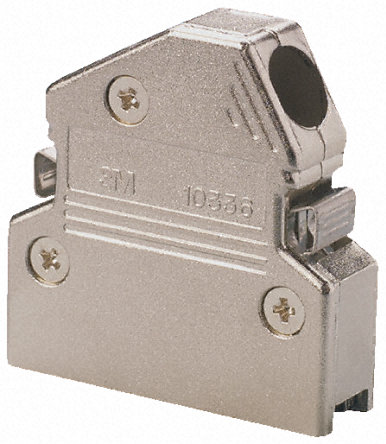

• 与金属底壳系列(典型库存号 163-3358 和库存号 194-2949)配合使用
• 出色的 EMI/ESD 保护
• 与印刷电路板插座(典型库存号 499-9752)配用

3M 系列的 IDC 电线安装插头包括:

• 101xx-6000Ex = 镍 IDC 镀层镀金
• 101xx-6000xL = 触点区域镀金 0.2 μm,尾线区域镀金,带润滑剂处理
• 101xx-6000xC = 触点区域金 0.7 6 μm,尾线区镀金
• 101xx-6x0xxx = 黑色盖
• 101xx-6x1xxx = 灰色盖

请参见 3M IDC 带状电缆 - 典型库存号 120-8413。 另提供专用工具 - 参见库存号 120-6962 和范围。

10168-6000EL产品技术参数

  安装类型  电缆安装
  长度  52.5mm
  触点材料  铜合金
  触点电镀  金镀镍
  触点数目  68
  端接方法  IDT
  额定电流  1A
  额定电压  150 V 交流,200 V 直流
  节距  1.27mm
  宽度  12.7mm
  连接器类型  公插
  深度  9.1mm
  主体向性  直角
  最低工作温度  -55°C
  最高工作温度  +85°C
