eRA-CONNECT2 开发套件
LPRS eRA-CONNECT2 是一个综合开发平台，用于所有 easyRadio 发射器和收发器模块。该套件随附两个 433MHz 收发器模块。 板载 PIC24 微控制器为预编程，可提供主机 PC 的 USB 连接并可用于软件开发。 原型设计试验电路板安装用于硬件开发。
eRA-CONNECT2-DEV 板
9 引脚 SIL 插座，用于 eRA x00TRS/RS 模块
6 引脚 SIL 插座，用于 eRA x00TS 模块
通用 SIL 插座，用于 easyRadio 模块
DIL 插座多达 40 个引脚，支持所有包括 PIC、Atmel 等的微控制器
板载 PIC24FJ128GB106 微控制器
分路管座，用于 PIC24
370 点原型设计试验电路板
ICSP 连接器可编程/调试所有受支持的 PIC 微控制器
20 引脚管座，用于 CONNECT2-USB 板连接
DE9 公/母连接器可提供主机和从属 RS-232 串行链路
USB 连接器
SMA 天线连接器
PP3 电池连接器
直流电源 2.1mm 套管连接器，中心引脚正极，+9 至 +12V 直流
8 个用户双色 LED
电源选项：PP3 9 V 电池、外部直流电源或通过 USB 连接器
eRA-CONNECT2-USB 板
9 引脚 SIL 插座，用于 eRA x00TRS/RS 模块
6 引脚 SIL 插座，用于 eRA x00TS 模块
板载 PIC24FJ128GB106 微控制器
USB-B 连接器
ICSP 连接器可编程/调试板载 PIC24
20 引脚插座，用于 CONNECT2-DEV 板连接
SMA 天线连接器
电源开关
RS 产品代码，用于 eRA 无线电模块

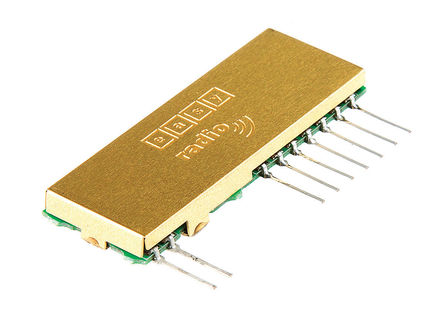

783-9625 eRA400TRS 433MHz 收发器
783-9622 eRA900TRS 868/915MHz 收发器

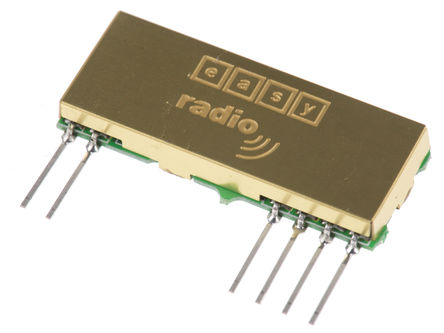

783-9628 eRA400TS 433MHz 发射器
783-9631 eRA900TS 868/915MHz 发射器
随附
2 个 eRA400TRS 模块、eRA-CONNECT2-DEV 板、eRA-CONNECT2-USB 板、2 根 433MHz 天线、USB 电缆。
