EXAR XRP9711EY-F 双 1230 kHz PWM 控制器, 22 V最大输入, 0.6 → 5.5 V输出, 6 A输出, 45针 LGA封装

制造商零件编号:
XRP9711EY-F
制造商:
EXAR EXAR
库存编号:
847-2829
EXAR XRP9711EY-F

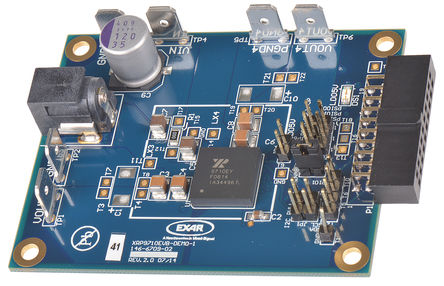

声明:图片仅供参考,请以实物为准!

XRP9711EY-F产品详细信息

EXAR XRP9710 和 XRP9711 可编程电源模块

Exar 的 XRP9710 和 XRP9711 为可编程步降电源模块,具有两个 6A 输出。
该模块具有切换控制器、功率 MOSFET、电感器和支持元件,意味着外部元件极少。 宽输入电压范围(4.75V 至 5.5V 或 5.5V 至 22V)允许用于单电源工作。 宽输入电压范围(4.75V 至 5.5V 或 5.5V 至 22V)允许用于标准电源导轨的单电源工作。
封装尺寸为 12x12x2.75mm,仅为竞争对手的 12V 容量 6A 模块的一半大小。 2.75mm 高度可将它们放置在电路板背面或散热片下方其他解决方案无法做到的位置,而且它们还包含两个满 6A 降压功率段和两个数字脉冲宽度调制器 (DPWM) 控制器,带门驱动器。
Exar XRP9710 和 XRP9711 设计用于在 500kHz 与 750kHz 之间的恒定 PWM 切换频率工作。
XRP9710 和 XRP9711 可完全通过符合 SMBus 标准的 I2C 接口控制,允许用于高级本地和/或远程重新配置、全面的性能监控和报告以及故障处理。
内置输出过电压、过热、过电流和欠电压锁定保护,确保在异常工作条件下安全工作。 具有内置电压锁定,可在异常工作条件下保护并确保安全工作,防止输出过电压、过热、过电流和欠电压。

XRP9710 - 双路 6A 输出,带差分感应
XRP9711 - 双路 6A 输出,带用于两个外部功率级的控制
12 x 12 x 2.75mm LGA 封装
宽输入电压范围:4.75V 至 22V
低范围:4.75V 至 5.5V
高范围:5.5V-22V
输出电压范围:0.6V 至 5.5V
符合 SMBus 标准 - I2C 接口
全功率监控和报告
3 个 15V 能力 PSIO + 2 个 GPIO
全启动/停止排序支持
内置热、过电流、UVLO 和输出过电压保护
板载 5V 待机 LDO
板载非易失存储器
CISPR22 B 级辐射发射
PowerArchitect? 5.1或更高版本设计工具

XRP9711EY-F产品技术参数

  PWM控制器类型  下降
  PWM输出数目  2
  安装类型  表面贴装
  长度  12mm
  尺寸  12 x 12 x 2.81mm
  封装类型  LGA
  高度  2.81mm
  宽度  12mm
  输出电流  6 A
  输出电压  0.6 → 5.5 V
  输出类型  可调整的
  引脚数目  45
  最大输入电压  22 V
  最低工作温度  -40 °C
  最高工作温度  +125 °C
  最高开关频率  1230 kHz
  最小输入电压  4.75 V
