Fujisoku SP101F-C On-(On) 单刀双掷 面板安装 按钮开关, 60 mA @ 30 V 直流

制造商零件编号:
SP101F-C
库存编号:
762-5779
Fujisoku SP101F-C
声明:图片仅供参考,请以实物为准!

SP101F-C产品详细信息

Fujisoku 按钮开关 – SP101、SPB101、SPC103 和 LTM3-02 系列

Fujisoku SP101SPB101SPC103LTM3-02 系列是一系列的非照明按钮开关,带瞬间切换操作。 这些单极开关提供可供选择的不同类型、颜色、座圈形状以及焊接,或连接器端子。
设计用于面板安装,这些按钮开关扣合到面板切口中,面板厚度介于 1 与 2.5mm 之间,开关主体上的固定肋片主体可确保紧紧固定(完整的切口详细信息如下表所示)。 这些开关适用于许多需要紧凑主体按钮开关的应用。
SP101SPC103 开关具有咬接式机制,用户操作时只需轻轻的操作触摸即可。 附件适用于 SP101 按钮开关,包括执行器按钮,提供可供选择的白色、红色或黑色,其直径分别为 8mm、10mm 和 15mm,请参见库存号 223-339(典型)。
SPB101 开关是一种探测器类型的开关,带自清洗触点。 这种开关具有长行程长度,正常状态下为“接通”,按下执行器按钮后为“断开”状态。
LTM3-02 按钮开关包含一个灰色执行器按钮,带圆顶型触点,为用户提供敏锐的点击操作感。

瞬间切换操作
单刀单掷或单刀双掷
镀银和镀金触点
长程或短程(行程)

附加信息
库存号制造商部件号接线端子配接连接器操纵力行程面板横截面面板厚度
762-5760SP101C焊接N/A2.94 ±0.98N1.0mm19.1x9.1mm1 - 2.5mm

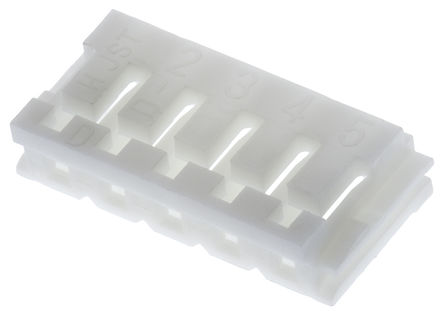

762-5779SP101F-C连接器EHR-5 (311-6237)2.94 ±0.98N1.0mm19.1x9.1mm1 - 2.5mm
762-5791SPB101B-1连接器EHR-2 (311-6209)1.47 - 2.94N5.0mm13.8x9.0mm1 - 2.0mm
762-5794SPB101BG连接器EHR-3 (311-6215)1.47 - 2.94N5.0mm13.8x9.0mm1 - 2.0mm
762-5798SPC103F焊接N/A3.92 ±1.47N1.2mm16.1x16.1mm1 - 2.5mm
762-5808SPC103F-C连接器EHR-5 (311-6237)3.92 ±1.47N1.2mm16.1x16.1mm1 - 2.5mm
762-5609LTM3-02-G连接器ZHR-2(373-4419、373-4172 或 373-4188)1.37 ± 0.39N0.25mm直径:15mm1 - 2.5mm
附加信息
库存号制造商部件号触点镀层触点电阻介电强度电气寿命绝缘电阻
762-5760SP101C最大 50mΩ500V 交流(1 分钟)50,000 次操作最小 1000MΩ
762-5779SP101F-C最大 50mΩ500V 交流(1 分钟)50,000 次操作最小 1000MΩ
762-5791SPB101B-1最大 100mΩ500V 交流(1 分钟)50,000 次操作100MΩ 最小
762-5794SPB101BG最大 100mΩ500V 交流(1 分钟)50,000 次操作100MΩ 最小
762-5798SPC103F最大 20mΩ1000V 交流(1 分钟)20,000 次操作最小 1000MΩ
762-5808SPC103F-C最大 20mΩ1000V 交流(1 分钟)20,000 次操作最小 1000MΩ
762-5609LTM3-02-G最大 100mΩ250V 交流(1 分钟)300,000 次操作100MΩ 最小

按钮开关,带与 JST 连接器配用的连接器端子,合适的配接连接器如上表所示。
瞬时型状态显示在括号内,例如断开 -(接通)。
合适的执行器按钮,适用于当前不可用的 SPC103 开关。

SP101F-C产品技术参数

  安装类型  面板安装
  触点材料  镀金
  触点额定电流  60 mA @ 30 V 直流
  触点配置  单刀双掷
  工作温度范围  -20 to +85°C
  开关操作  On-(On)
  面板切口大小  9.1 x 19.1mm
  面板切口高度  9.1mm
  面板切口宽度  19.1mm
  执行器类型  按钮式
  最低工作温度  -20°C
  最高工作温度  +85°C
