TSW-116-07-L-S,767-1117,Samtec TSW 系列 16路 2.54mm节距 (1排) 直 引脚管座 TSW-116-07-L-S, 焊接端接, 7.6A, 通孔 ,Samtec
TSW 系列印刷电路板通孔板对板方柱管座接线端子束夹，具有 2.54mm 节距、黑色玻璃填充聚酯绝缘体和磷青铜接线端子，带镀金触点。 这些印刷电路板板到板通孔方柱管座接线端子束夹提供各种配置，包括单排和双排、直向和直角，并可选择镀层和支柱长度。 这些 TSW 系列印刷电路板通孔管座接线端子的工作温度范围为 -55° 至 125°C。
带有 TSW-xxx-xx-x-S 部件号的 TSW 印刷电路板管座为单排。
带有 TSW-xxx-xx-x-D 部件号的 TSW 印刷电路板管座为双排。
带有 TSW-xxx-xx-L-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，尾线上为无光泽镀锡。
带有 TSW-xxx-xx-G-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，其余镀薄金。
带有 TSW-xxx-07-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.54mm。
带有 TSW-xxx-08-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 5.08mm。
带有 TSW-xxx-14-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 8.13mm，尾线长度为 2.79mm。
带有 TSW-xxx-17-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 15.74mm，尾线长度为 2.79mm。
带有 TSW-xxx-23-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.92mm。
带有 TSW-xxx-26-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 3.20mm。
这些 TSW 系列印刷电路板通孔板对板方柱管座接线端子可与以下各项配接：
BCS 标准盒插座 - 请参见库存号 766-6486（典型）
CES 薄型插座条 - 请参见库存号 766-6600（典型）
SLW 薄型插座条 - 请参见库存号 767-9408（典型）
SSM 表面安装插座条 - 请参见库存号 765-5357（典型）

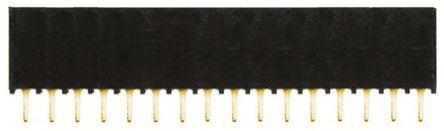

SSQ 插座条 - 请参见库存号 765-5468（典型）

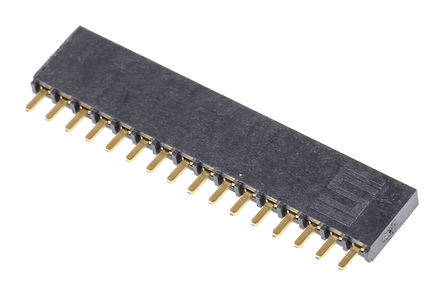

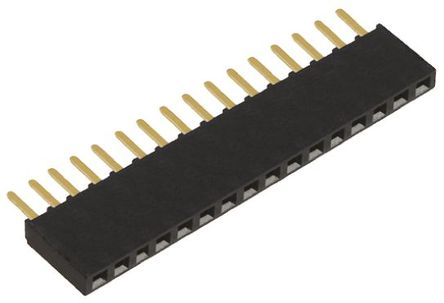

SSW 插座条 - 请参见库存号 765-5593（典型）
|
|
|
|
| 型号 | 制造商 | 描述 | 操作 |
| TSW-116-07-L-S [更多] | Samtec Inc | CONN HEADER 16POS .100" SGL GOLD RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| TSW-116-07-L-S [更多] | Samtec Inc | CONN HEADER 16POS .100" SGL GOLD RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| HTSW-116-07-L-S-LL [更多] | Samtec Inc | .025'' SQ. TERMINAL STRIPS RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-185 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-190 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-140 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| HTSW-116-07-L-S-013 [更多] | Samtec Inc | .025'' SQ. TERMINAL STRIPS RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-100 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| HTSW-116-07-L-S-002 [更多] | Samtec Inc | .025'' SQ. TERMINAL STRIPS RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| HTSW-116-07-L-S-003 [更多] | Samtec Inc | .025'' SQ. TERMINAL STRIPS RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-135 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-130 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| HMTSW-116-07-L-S-240 [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-110-RA [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| MTSW-116-07-L-S-175-LL [更多] | Samtec Inc | MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant | pbFree: Yes | 搜索 查看资料 |
| 型号 | 制造商 | 描述 | 操作 |
| MTSW-116-07-L-S-130-RA [更多] | Samtec Inc | Unidentified RoHS: Compliant | 搜索 |
| 型号 | 制造商 | 描述 | 操作 |
| TSW-116-07-L-S-007 [更多] | Samtec Inc |
| 搜索 |
| TSW-116-07-L-S [更多] | Samtec Inc |
| 搜索 |
| 型号 | 制造商 | 描述 | 操作 |
| TSW-116-07-L-S [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: TSW-116-07-L-S) RoHS: Compliant | 搜索 |
| TSW-116-07-L-S [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole (Alt: TSW-116-07-L-S) RoHS: Compliant | 搜索 |
| TSW-116-07-L-S-LL [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: TSW-116-07-L-S-LL) RoHS: Compliant | 搜索 |
| TSW-116-07-L-S-007 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: TSW-116-07-L-S-007) RoHS: Compliant | 搜索 |
| HTSW-116-07-L-S-LL [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: HTSW-116-07-L-S-LL) RoHS: Compliant | 搜索 |
| MTSW-116-07-L-S-185 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-116-07-L-S-185) RoHS: Compliant | 搜索 |
| MTSW-116-07-L-S-190 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-116-07-L-S-190) RoHS: Compliant | 搜索 |
| MTSW-116-07-L-S-140 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-116-07-L-S-140) RoHS: Compliant | 搜索 |
| HTSW-116-07-L-S-013 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: HTSW-116-07-L-S-013) RoHS: Compliant | 搜索 |
| MTSW-116-07-L-S-100 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-116-07-L-S-100) RoHS: Compliant | 搜索 |
| HTSW-116-07-L-S-002 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: HTSW-116-07-L-S-002) RoHS: Compliant | 搜索 |
| HTSW-116-07-L-S-003 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: HTSW-116-07-L-S-003) RoHS: Compliant | 搜索 |
| HMTSW-116-07-L-S-240 [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: HMTSW-116-07-L-S-240) RoHS: Compliant | 搜索 |
| MTSW-116-07-L-S-110-RA [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: MTSW-116-07-L-S-110-RA) RoHS: Compliant | 搜索 |
| MTSW-116-07-L-S-175-LL [更多] | Samtec Inc | Conn Unshrouded Header HDR 16 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-116-07-L-S-175-LL) RoHS: Compliant | 搜索 |
| 型号 | 制造商 | 描述 | 操作 |
| TSW-116-07-L-S [更多] | Samtec Inc | 16 CONTACT(S), MALE, STRAIGHT TWO PART BOARD CONNECTOR, SOLDER
| 搜索 |
