Samtec TSW 系列 4路 2.54mm节距 (1排) 直 PCB 针座 TSW-104-08-L-S, 焊接端接, 7.6A

制造商零件编号:
TSW-104-08-L-S
制造商:
Samtec Samtec
库存编号:
767-0883
Samtec TSW-104-08-L-S
声明:图片仅供参考,请以实物为准!

TSW-104-08-L-S产品详细信息

通孔 2.54mm 方柱管座接线端子束夹 - TSW 系列

TSW 系列印刷电路板通孔板对板方柱管座接线端子束夹,具有 2.54mm 节距、黑色玻璃填充聚酯绝缘体和磷青铜接线端子,带镀金触点。 这些印刷电路板板到板通孔方柱管座接线端子束夹提供各种配置,包括单排和双排、直向和直角,并可选择镀层和支柱长度。 这些 TSW 系列印刷电路板通孔管座接线端子的工作温度范围为 -55° 至 125°C。
带有 TSW-xxx-xx-x-S 部件号的 TSW 印刷电路板管座为单排。
带有 TSW-xxx-xx-x-D 部件号的 TSW 印刷电路板管座为双排。
带有 TSW-xxx-xx-L-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金,尾线上为无光泽镀锡。
带有 TSW-xxx-xx-G-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金,其余镀薄金。
带有 TSW-xxx-07-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm,尾线长度为 2.54mm。
带有 TSW-xxx-08-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm,尾线长度为 5.08mm。
带有 TSW-xxx-14-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 8.13mm,尾线长度为 2.79mm。
带有 TSW-xxx-17-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 15.74mm,尾线长度为 2.79mm。
带有 TSW-xxx-23-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm,尾线长度为 2.92mm。
带有 TSW-xxx-26-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm,尾线长度为 3.20mm。

这些 TSW 系列印刷电路板通孔板对板方柱管座接线端子可与以下各项配接:

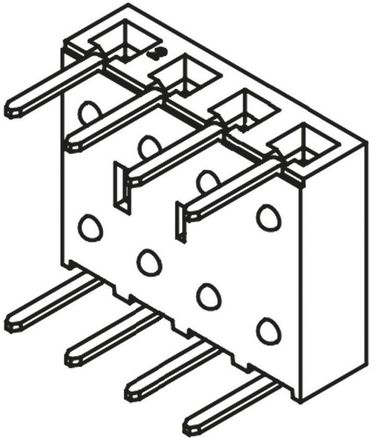

BCS 标准盒插座 - 请参见库存号 766-6486(典型)
CES 薄型插座条 - 请参见库存号 766-6600(典型)
SLW 薄型插座条 - 请参见库存号 767-9408(典型)
SSM 表面安装插座条 - 请参见库存号 765-5357(典型)
SSQ 插座条 - 请参见库存号 765-5468(典型)
SSW 插座条 - 请参见库存号 765-5593(典型)

TSW-104-08-L-S产品技术参数

  触点材料  磷铜
  触点数目  4
  端接方法  焊接
  额定电流  7.6A
  额定电压  550 V 交流
  节距  2.54mm
  类型  板对板
  系列  TSW
  行数  1
  主体向性  直
