TSW-103-08-L-D | Samtec TSW 系列 6路 2.54mm节距 (2排) 直引脚管座 TSW-103-08-L-D, 焊接端接, 7.6A, 通孔

TSW-103-08-L-D产品详细信息

通孔 2.54mm 方柱管座接线端子束夹 - TSW 系列

TSW 系列印刷电路板通孔板对板方柱管座接线端子束夹，具有 2.54mm 节距、黑色玻璃填充聚酯绝缘体和磷青铜接线端子，带镀金触点。这些印刷电路板板到板通孔方柱管座接线端子束夹提供各种配置，包括单排和双排、直向和直角，并可选择镀层和支柱长度。这些 TSW 系列印刷电路板通孔管座接线端子的工作温度范围为 -55° 至 125°C。
带有 TSW-xxx-xx-x-S 部件号的 TSW 印刷电路板管座为单排。
带有 TSW-xxx-xx-x-D 部件号的 TSW 印刷电路板管座为双排。
带有 TSW-xxx-xx-L-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，尾线上为无光泽镀锡。
带有 TSW-xxx-xx-G-x 部件号的 TSW 印刷电路板管座的支柱为 0.25μm 镀金，其余镀薄金。
带有 TSW-xxx-07-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.54mm。
带有 TSW-xxx-08-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 5.08mm。
带有 TSW-xxx-14-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 8.13mm，尾线长度为 2.79mm。
带有 TSW-xxx-17-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 15.74mm，尾线长度为 2.79mm。
带有 TSW-xxx-23-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 2.92mm。
带有 TSW-xxx-26-x-x 部件号的 TSW 印刷电路板管座的接线端子高度为 5.84mm，尾线长度为 3.20mm。

注

这些 TSW 系列印刷电路板通孔板对板方柱管座接线端子可与以下各项配接：
BCS 标准盒插座 - 请参见库存号 766-6486（典型）
CES 薄型插座条 - 请参见库存号 766-6600（典型）
SLW 薄型插座条 - 请参见库存号 767-9408（典型）
SSM 表面安装插座条 - 请参见库存号 765-5357（典型）

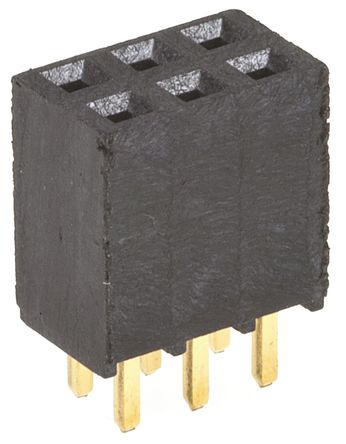

SSQ 插座条 - 请参见库存号 765-5468（典型）

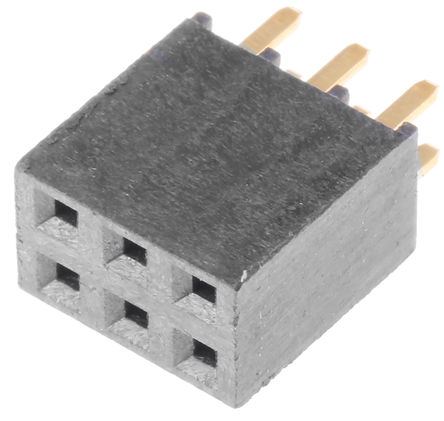

SSW 插座条 - 请参见库存号 765-5593（典型）

参考价格及参考库存

美国1号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
TSW-103-08-L-D [更多]	Samtec Inc	CONN HEADER 6POS .100" DUAL GOLD RoHS: Compliant \| pbFree: Yes	搜索查看资料
TSW-103-08-L-D-NA [更多]	Samtec Inc	.025'' SQ. TERMINAL STRIPS RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-330 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-295 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-380 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-255 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-265 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-310 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-003 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
HMTSW-103-08-L-D-318 [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
TSW-103-08-L-D-RA-004 [更多]	Samtec Inc	.025'' SQ. TERMINAL STRIPS RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-225-NA [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-215-RA [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-090-RA [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料
MTSW-103-08-L-D-145-RA [更多]	Samtec Inc	MODIFIED .025 SQUARE POST TERMIN RoHS: Compliant \| pbFree: Yes	搜索查看资料

美国4号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
TSW-103-08-L-D-006 [更多]	Samtec Inc		搜索
TSW-103-08-L-D [更多]	Samtec Inc		搜索

美国3号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
TSW-103-08-L-D [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: TSW-103-08-L-D) RoHS: Compliant	搜索
TSW-103-08-L-D [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole (Alt: TSW-103-08-L-D) RoHS: Compliant	搜索
TSW-103-08-L-D-RA [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: TSW-103-08-L-D-RA) RoHS: Compliant	搜索
TSW-103-08-L-D-RA [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole (Alt: TSW-103-08-L-D-RA) RoHS: Compliant	搜索
TSW-103-08-L-D-NA [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: TSW-103-08-L-D-NA) RoHS: Compliant	搜索
MTSW-103-08-L-D-330 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-330) RoHS: Compliant	搜索
MTSW-103-08-L-D-295 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-295) RoHS: Compliant	搜索
MTSW-103-08-L-D-380 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-380) RoHS: Compliant	搜索
MTSW-103-08-L-D-255 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-255) RoHS: Compliant	搜索
MTSW-103-08-L-D-310 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-310) RoHS: Compliant	搜索
HMTSW-103-08-L-D-318 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder ST Thru-Hole - Bulk (Alt: HMTSW-103-08-L-D-318) RoHS: Compliant	搜索
TSW-103-08-L-D-RA-004 [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: TSW-103-08-L-D-RA-004) RoHS: Compliant	搜索
MTSW-103-08-L-D-225-NA [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-225-NA) RoHS: Compliant	搜索
MTSW-103-08-L-D-215-RA [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-215-RA) RoHS: Compliant	搜索
MTSW-103-08-L-D-090-RA [更多]	Samtec Inc	Conn Unshrouded Header HDR 6 POS 2.54mm Solder RA Thru-Hole - Bulk (Alt: MTSW-103-08-L-D-090-RA) RoHS: Compliant	搜索

新加坡2号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号

制造商

描述

操作

TSW-103-08-L-D-LL
[更多]

Samtec Inc

HEADER, 2.54MM, THT VERT, 6WAY

搜索

英国8号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号

制造商

描述

操作

TSW-103-08-L-D
[更多]

Samtec Inc

6 CONTACT(S), MALE, STRAIGHT TWO PART BOARD CONNECTOR, SOLDER

搜索

美国1号仓库 查看更多相关产品

参考图片	制造商 / 描述 / 型号 / 仓库库存编号 / 别名	PDF	操作
	Samtec Inc. CONN HEADER 6POS .100" DUAL GOLD 详细描述：6 位接头连接器 0.100"（2.54mm）通孔金型号：TSW-103-08-L-D 仓库库存编号：SAM1040-03-ND 别名：SAM1040-03 <br>	无铅	搜索
	Samtec Inc. CONN HEADER 6POS .100 DL R/A AU 详细描述：6 位接头连接器 0.100"（2.54mm）通孔，直角金型号：TSW-103-08-L-D-RA 仓库库存编号：SAM1041-03-ND 别名：SAM1041-03 <br>	无铅	搜索

www.szcwdz.com 查看更多相关产品

参考图片	型号/品牌	描述 / 技术参考	操作
	TSW-103-08-L-D Samtec Inc	CONN HEADER 6POS .100'' DUAL GOLD	查价格库存查看详细
	TSW-103-08-L-D-LL SAMTEC	原厂原装货暂无PDF	查价格库存查看详细
	TSW-103-08-L-D-RA Samtec Inc	CONN HEADER 6POS .100 DL R/A AU	查价格库存查看详细

英国10仓库 查看更多相关产品

产品描述 / 参考图片

制造商零件编号 / 制造商 / 库存编号

操作

Samtec TSW 系列 6路 2.54mm节距 (2排) 直引脚管座 TSW-103-08-L-D, 焊接端接, 7.6A, 通孔

制造商零件编号：
TSW-103-08-L-D
品牌：
Samtec
库存编号：
767-0851

搜索

Samtec TSW 系列 6路 2.54mm节距 (2排) 直角引脚管座 TSW-103-08-L-D-RA, 焊接端接, 7.6A, 通孔

制造商零件编号：
TSW-103-08-L-D-RA
品牌：
Samtec
库存编号：
767-0855

搜索

www.szcwdz.com.cn 查看更多相关产品

参考图片	型号/品牌	描述 / 技术参考	操作
	TSW-103-08-L-D Samtec Inc	CONN HEADER 6POS .100'' DUAL GOLD	查价格库存查看详细
	TSW-103-08-L-D-RA Samtec Inc	CONN HEADER 6POS .100 DL R/A AU	查价格库存查看详细

www.szcwdz.cn 查看更多相关产品

参考图片	型号/品牌	描述 / 技术参考	操作
	TSW-103-08-L-D Samtec Inc	CONN HEADER 6POS .100'' DUAL GOLD	查价格库存查看详细

安装类型	通孔
触点材料	磷铜
触点数目	6
端接方法	焊接
额定电流	7.6A
额定电压	550 V 交流
覆盖	无覆盖
节距	2.54mm
类型	板对板
系列	TSW
行数	2
主体向性	直
