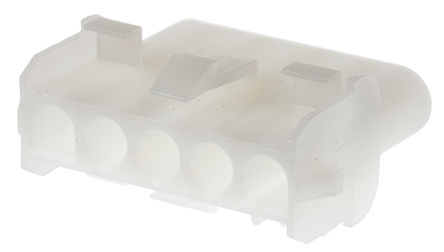

1-480763,848-868,TE Connectivity Universal MATE-N-LOK 系列 1 行 5 路 公 面板安装 压接连接器外壳 1-480763 ,TE Connectivity
一系列通用 MATE-N-LOK 插头外壳，具有 6.35 mm 节距，适用于可用电缆或面板安装的线到线或线到板应用。这些通用 MATE-N-LOK 插头外壳由 UL94V-2 或 UL94V-0 尼龙制成，具有咬合锁定闩锁，可确保快速释放和极化，从而确保精确配接。
这些通用 MATE-N-LOK 插头外壳中可安装引脚或插座触点。有关合适的触点，请参见库存号 720-2133。
有关工具请参阅库存号 849-114，模具请参阅库存号 849-136
有关应力消除夹，请参见典型库存号 302-0120
| 自由插头尺寸 | |||
| 线路数目 | 主体宽度 | 主体深度 | 插头/插座接合长度 |
| 2 | 22 | 14.7 | 43.2 |
| 3 | 28.3 | 14.7 | 43.2 |
| 4 | 34.7 | 14.7 | 43.2 |
| 5 | 41 | 14.7 | 43.2 |
| 6 | 22 | 27.4 | 43.2 |
| 9 | 28.3 | 27.4 | 43.2 |
| 12 | 34.7 | 27.4 | 43.2 |
| 15 | 41 | 27.4 | 43.2 |
| 包括闩锁 | |||
| * 自由插头/引脚插头接合长度 41.4 | |||
UL，CSA
|
|
|
