RF Solutions 遥测模块 ZULU-M868-SO, 868 MHz频带, FSK调制技术, 2.2 → 3.6V

ZULU-M 868MHz ISM 频段远程无线电调制解调器模块

ZULU-M868 调制解调器模块是高度集成的射频调制解调器和智能控制器，带有 UART 串行接口。 设计用于通过流量控制握手方式实施基本的双向无线串行数据链路。 也可将其设置用于一对多/广播或多对一操作。

ZULU-M868 模块
射频收发器基于 Si1000 SoC，配备 25MHz 8051 微控制器核心、64KB 闪存、4352 字节 RAM
EZRadioPRO 无线收发器
射频频率：868.4 MHz 至 869.8 MHz ISM 频段，具有 4 条可选信道
调制：FSK
射频功率输出：高达 +13 dBm
范围：2000m（瞄准线）
接收器灵敏度：-116dBm
OTA 数据速率：高达 56kbps
数据包处理器，带 CRC 生成/检查
可编程唯一系统标识符
通信：串行 UART，带 RTS/CTS 握手
支持无线 (OTA) 配置
电源：+2.2 至 +3.6 V 直流
工作温度范围：-40 至 +85°C

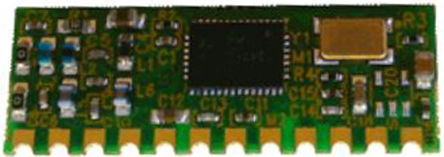

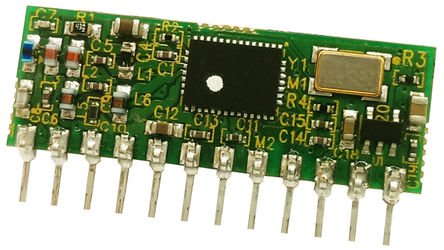

提供 DIP 格式 (RS 761-9878) 或 SM 格式 (RS 761-9872)
尺寸：25 x 13 x 3mm (DIP)，25 x 11 x 2mm (SMT)
应用：接线链路更换、本地通信，用于物联网 (IoT)

ZULUEVAL-M 评估板 (RS 762-0125)
ZULU-M868 模块
UART-USB 桥接
UART 信号（Tx、Rx、RTS、CTS）缓冲到 RS-232 级别
电源调节器
LED 电源指示灯
LED Rx/Tx 活动指示灯
外部天线连接器（M4 螺钉）
跳线连接，用于选择 USB 或 RS-232 主机链路
跳线连接，用于选择主机波特率
DE9 RS-232 母连接器
microSB 连接器
编程管座
可通过 USB 供电（最大射频功率/范围需要外部电源）
螺钉接线端子连接器，用于 +9 到 +12V 直流电源输入
可与任何主机端子仿真程序一起使用

注

ZULUEVAL-M 套件不含天线 - 单独提供，RS 部件号：451-0781
