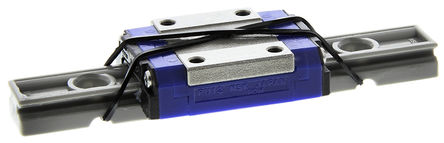

P1U120120SKN-PCT,619-2464,NSK PU系列 直线导轨 P1U120120SKN-PCT ,NSK
PU 系列线性滑轨，设计为可与 LU 系列安装尺寸和额定载荷互换。 树脂滚珠循环组件可改善动态摩擦特性，并带来更平稳的移动，以降低噪声强度。 增强防尘能力，低量灰尘产生和高耐腐蚀性。
可与 LU 系列互换
标准配置为高防腐蚀马氏体不锈钢
通过在其主体部分使用树脂，滚珠滑轨比常规型号轻约 20%
固定架，将滑座从滑轨拆下时，可防止滚珠丢失
提供多种常用尺寸的滑轨
不锈钢
| 滑轨尺寸 (mm) | ||||||
| W1 | H1 | F | B3 | (dxDxh) | G | 重量（g/100mm） |
| 9 | 5.5 | 20 | 4.5 | 3.5 x 6 x 4.5 | 7.5 | 35 |
| 12 | 7.5 | 25 | 6 | 3.5 x 6 x 4.5 | 10 | 65 |
| 15 | 9.5 | 40 | 7.5 | 3.5 x 6 x 4.5 | 15 | 105 |
| 滑座尺寸 (mm) | |||||||||||||
| 类型 | H | E | W2 | W | L | B | J | M x P x I | B1 | L1 | J1 | K | 重量 (g) |
| 9mm 滑轨 | 10 | 2.2 | 5.5 | 20 | 30 | 15 | 10 | M3x0.5x3 | 2.5 | 19.6 | 4.8 | 7.8 | 16 |
| 12mm 滑轨 | 13 | 3 | 7.5 | 27 | 35 | 20 | 15 | M3x0.5x4 | 3.5 | 20.4 | 2.7 | 10 | 32 |
| 15mm 滑轨 | 16 | 4 | 8.5 | 32 | 43 | 25 | 20 | M4x0.7x4.5 | 3.5 | 26.2 | 3.1 | 12 | 59 |
