Analog Devices EVAL-ADUM3154Z SPIsolator ADUM3154, ADuM4154 SPI接口 评估测试板

评估板，用于 ADuM3154 和 ADuM4154 SPIsolator?

Analog Devices EVAL-ADuM3154Z 评估板设计用于评估 ADuM3154 和 ADuM4154 数字隔离器（兼容型号如下所示）。 这些设备属于 SPIsolator? 系列，是一系列数字隔离器，经过优化适用于 SPI 应用。 ADuM3154 和 ADuM4154 设备是 4 通道数字隔离器，包括两个低速地址引脚。
EVAL-ADuM3154Z 评估板提供 JEDEC 标准 20 引线 SSOP 衬垫布局，支持信号分配和回送。 其采用 4 层印刷电路板 (PCB) 设计，在隔离势垒的每侧全部包括电源和接地面。

支持 SPIsolator? 设备：
ADuM3154ARSZ
ADuM3154BRSZ
ADuM4154ARIZ
ADuM4154BRIZ

EVAL-ADuM3154Z 评估板的特点：
访问所有四个数据通道
访问从属选择地址线路
访问 DCLK 延时时钟
多个连接选项
支持 Tektronix 有源探头
适用于电缆端接
支持印刷电路板边缘安装同轴连接器
简便地配置

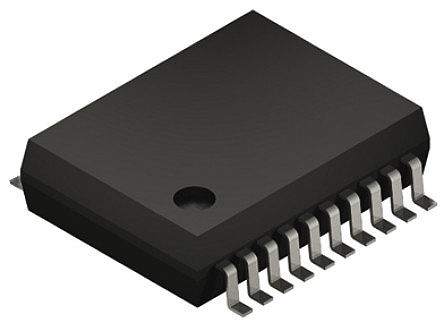

安装了 SPIsolator? 数字隔离器：20 引线 SSOP 封装中的 ADuM3154BRSZ
