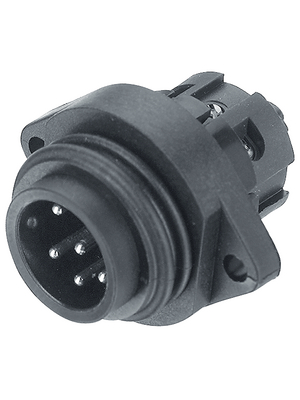

09-4223-00-04,115-2297,Binder 4路 面板安装 直向 连接器 插座 09-4223-00-04, 公触点 ,Binder
连接器系列符合标准 VDE No. 2751，意味着它们可用于仪器仪表、医疗应用、机床、机器人等
由于外壳和触点使用的材料，这些连接器可在恶劣环境条件中使用。
它们防水，符合 IP 67 标准，并且其材料阻燃，符合 UL 94-V0。
螺钉锁定。
通过焊接端子连接，用于 6 触点型号，通过拧紧螺丝连接，用于 3 触点型号。
| 参照 | 库存 | |
| 粘结剂 | 数目 | |
插入式插头 | 包容式插头 | |
| 99-4221-00-04 | 99.4222.00.04 | 3 + T |
| 99-4225-00-07 | 99.4226.00.07 | 6 + T |

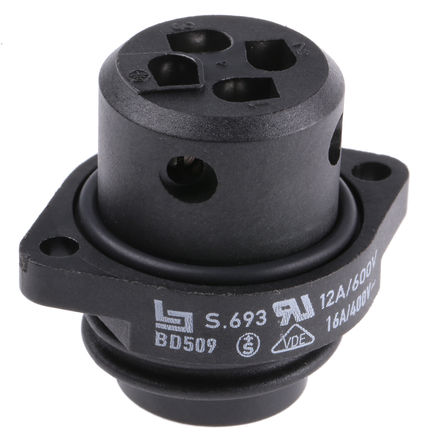

插入式插座 | 包容式插座 | |
| 09-4223-00-04 | 09.4224.00.04 | 3 + T |
| 09-4227-00-07 | 09.4228.00.07 | 6 + T |

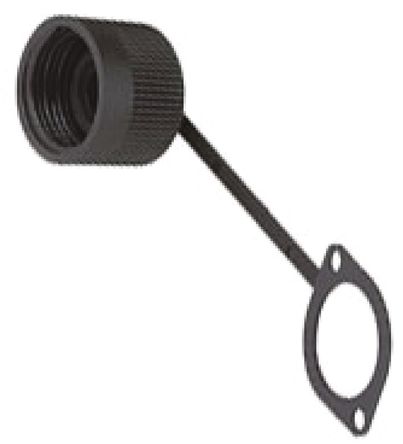

盖 | ||
| 08.2301.000.000 | 用于插入式插座 | |
| 08.2302.000.000 | 用于包容式插座 |
| 技术参数 | ||
| 类型： | 3 + T | 6 + T |
| 触点： | 螺钉安装 | 焊接 |
| 额定电流： | 16 A | 10A |
| 额定电压： | 380 V 交流 | 220V 交流 |
| 触点电阻： | < 10 mΩ | < 10 mΩ |
| 绝缘电阻： | > 10 6 MΩ | > 10 6 MΩ |
| 电缆截面： | 2.5 mm 2 | 0.75 mm 2 |
| 电缆直径 | 9 mm | 9 mm |
| 工作温度： | –40°C 至 +100°C | |
|
|
|
| 型号 | 制造商 | 描述 | 操作 |
| 09-4223-00-04 [更多] | Franz Binder GmbH & Co | RoHS: Compliant | 搜索 |
| 型号 | 制造商 | 描述 | 操作 |
| 09-4223-00-04 [更多] | Franz Binder GmbH & Co | CIRCULAR CONN, RCPT, 3+PE WAY, PANEL
| 搜索 |
| 型号 | 制造商 | 描述 | 操作 |
| 09 4223 00 04 [更多] | Binder UK Ltd | Panel-mount plug, 693 series 4-pole Temperature range: -40 ... +100 °C Combustibility class: UL 94 V-0 Connector Design: Round or Elliptical Shaped Flange Contact material: CuZn(Sn)+Ag Gender of contacts: Male Housing Material: Polybutylene Terephthalate (PBT) Locking type: Screw Locking Mounting: Panel Mount Protection rating: IP67 Series: 693 Termination type: Screw Connection Poles: 4 Rated voltage: 400 VAC
| 搜索 查看资料 |
| 参考图片 | 型号/品牌 | 描述 / 技术参考 | 操作 |
 | 09-4223-00-04 Binder | 693 Series 3+PE Panel Plug 暂无PDF | 查价格库存 查看详细 |
| 参考图片 | 制造商 / 说明 / 型号 / 仓库库存编号 | 操作 | |
 | Binder Panel-mount plug, 693 series 4-pole Poles 3+PE, 09-4223-00-04, Binder 型号：09-4223-00-04 仓库库存编号：144-03-067 |  | 搜索 |
| Binder Panel-mount plug, 693 series 4-pole Poles 3+PE, 09-4223-00-04, Binder 型号：09-4223-00-04 仓库库存编号：144-03-067 | | 搜索 |
| 参考图片 | 制造商 / 说明 / 型号 / 仓库库存编号 | 操作 | |
 | Binder 693 3W B/HEAD PLG + EARTH 型号：09-4223-00-04 仓库库存编号：R1071451 |  | 搜索 |
| 制造商产品编号 | 仓库库存编号 | 制造商 / 说明 / 规格书 | 操作 |
09-4223-00-04 | 1778898 | BINDER 圆形连接器, 693系列, 插座, 4 触点, 公, 螺丝, 面板安装 (EN) | 搜索 |
| 产品描述 / 参考图片 | 制造商零件编号 / 制造商 / 库存编号 | 操作 | ||
| 制造商零件编号： 09-4223-00-04 品牌： Binder 库存编号： 115-2297 | 搜索 |
