Wurth Elektronik 690件 铁氧体设计套件 742791

贴片式铁氧体设计套件 - WE-CBF 系列

Wurth Elektronic 的这些 WE-CBF 系列铁氧体设计套件包含特殊的贴片式芯片铁氧体磁珠，可在印刷电路板上直接安装。WE-CBF 套件为铁氧体提供出色的抗电磁干扰特性和低直流电阻。放在与干扰源非常近的位置时，即使是最小尺寸的 0402，最大阻抗也能达到 1000 Ω。推荐用于回流焊接，WE-CBF 铁氧体特别适用于数据线路滤波和配电电压解耦。

特点和优势：

• 可靠的镍锡电极
• 额定电流高达 6A
• 工作温度：-55°C 至 +125°C

WE-CBF 贴片式铁氧体设计套件的应用包括：-

• 高速：“高速”贴片式铁氧体 WE-CBF 在较低频率范围具有较低阻抗，因此对于快速信号，它们只具有低衰减。例如 USB 2.0、IEEE 1394、LVDS。
• 宽频带：“宽频带”贴片式铁氧体 WE-CBF 已能在低频率范围呈现高阻抗。因此它们在整个频谱范围内均为宽频带。例如控制信号 RS232、RS422、直流/直流转换器。
• 高电流：“高电流”贴片式铁氧体 WE-CBF 设计用于高电流（超过 1A）。额定电流是指 40K 自加热。

WE-CBF 贴片式铁氧体设计套件 - 小尺寸 (
7622092
)

Wurth Elektronik 设计套件 742790 包含全系列 0402、0603 和 0805 WE-CBF 贴片式铁氧体，用于在电压电源和接口中使用。

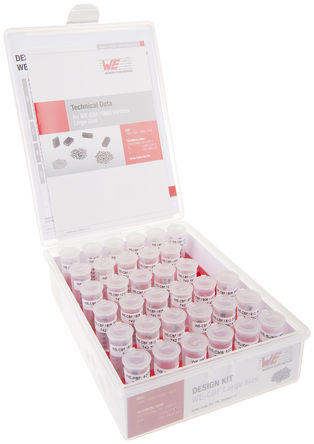

WE-CBF 贴片式铁氧体设计套件 - 大尺寸 (
7622102
)

Wurth Elektronik 设计套件 742791 包含全系列 1206、1210、1806 和 1812 WE-CBF 贴片式铁氧体，用于在电压电源和接口中使用。此外，该设计套件还包含 WE-PBF 功率铁氧体磁珠、WE-CMS 共模铁氧体磁珠、WE-SUKW 贴片式 6 孔铁氧体磁珠。
