TRACOPOWER 30W 2输出 嵌入式开关模式电源 SMPS TML 30215, 100 → 370 V dc, 85 → 264 V ac输入, ±15V dc输出, 1A输出

制造商零件编号:
TML 30215
库存编号:
418-2128

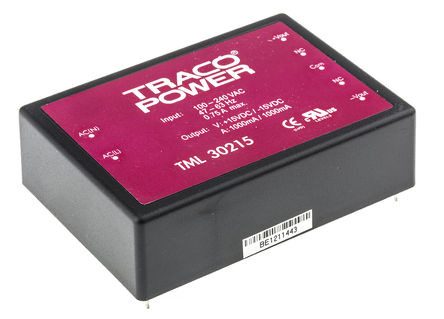

TRACOPOWER TML 30215
声明:图片仅供参考,请以实物为准!

TML 30215产品详细信息

Traco 10W 至 30W,印刷电路板/底盘安装,封装,开关模式交流-直流电源 - TML 系列

不推荐将产品用于新设计,请参阅页面底部的备用选项
安全 I 类(II 类,仅 TML30 型号)
完全封装电源模块
印刷电路板安装型号带焊接引脚,机架安装型号带螺钉接线端子选件
大范围通用输入
EMI 达 EN 55022 B 级,FCC B 级
短路和过载保护
低纹波和噪声

连接数据
引脚连接 TML 10xxx 系列
引脚 单输出 双输出
1 FG FG
2 交流输入 (N)交流输入 (N)
3 交流输入 (L)交流输入 (L)
4 -V 输出 -V 输出
5 NC 共同
6+V 输出+V 输出
连接数据
引脚连接 TML 15xxx 系列
引脚 单输出 双输出 三路输出
1 FG FG FG
2 交流输入 (N)交流输入 (N)交流输入 (N)
3 交流输入 (L)交流输入 (L)交流输入 (L)
4 无引脚 无引脚 -V 输出 3
5 -V 输出 -V 输出 共用 2//3
6 无引脚 共同 +V 输出 2
7 +V 输出 +V 输出 -V 输出 1
8无引脚无引脚+V 输出 1
连接数据
引脚连接 TML 30xxx 系列
引脚单输出 双输出三路输出
1 交流输入 (N)交流输入 (N)交流输入 (N)
2 交流输入 (L)交流输入 (L)交流输入 (L)
3 +V 输出 +V 输出 +V 输出 2
4 无引脚 无引脚 +V 输出 1
5 -V 输出 共同 共用 2//3
6 无引脚 无引脚 -V 输出 1
7NC-V 输出-V 输出 3

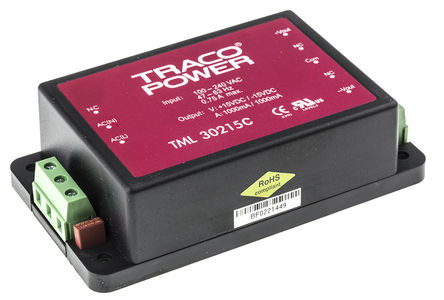

机架安装型号分 15W 和 30W 两种,制造商部件号带有后缀“C”。
温度超过 50°C 时功率每 °C 下降 3.75%。
库存号 418-2134、418-2140、434-2774 和 434-2780 特有 5V 直流浮动输出。

认可

经过加拿大和美国 UL 认证的元件

标准

IEC/EN60950, UL1950

TML 30215产品技术参数

  安装类型  封装
  长度  88.9mm
  额定功率  30W
  封装类型  密封
  负载调节  ±5%
  宽度  63.5mm
  平均故障间隔时间  660000h
  深度  25mm
  输出电流  1A
  输出电压  ±15 V 直流
  输出数目  2
  输入电压  85 → 264 V ac, 100 → 370 V dc
  纹波和噪声  ±1%
  线路调节  ±0.3%
  效能  72 → 80%
  重量  230g
  最低温度  -25°C
  最高温度  +60°C
