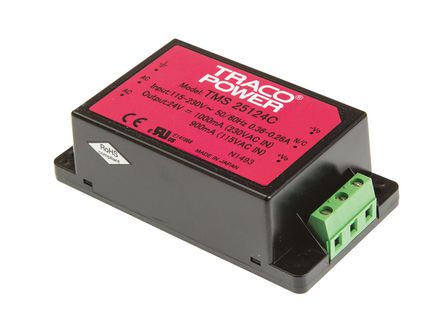

TMS 25124C,396-2850,TRACOPOWER 25W 单输出 嵌入式开关模式电源 SMPS TMS 25124C, 110 → 375 V dc, 85 → 264 V ac输入, 24V dc输出, 1A输出, 78%效能 ,TRACOPOWER
提供 3 种类型：带有焊接引脚的印刷电路板安装、带有 Faston 焊片的底盘安装和带有螺钉接线端子的底盘安装。印刷电路板安装类型在制造商部件号内没有字母后缀，而底盘安装类型在制造商部件号内标有“F”后缀，该后缀表示 Faston 焊片接线端子，以及“C”后缀则表示螺钉接线端子。
安全级别 1 符合 IEC536
超微型/高功率密度
输入电压 85V 至 264V 交流与 110V 至 375V 直流
3kV 直流输入/输出隔离
EMI 达 EN 55022 B 类，FCC B 级
EMC 符合 EN 50082-2 标准
短路和过载保护
低脉动和低噪声
工业标准引脚输出
可用于 Faston 焊片版本的 DIN 导轨安装套件，参见库存号 338-2658（典型）
| 连接数据 | ||
| 引脚 | 单输出 | 双输出 |
| 1 | -V 输出 | -V 输出 |
| 2 | NC | 共同 |
| 3 | +V 输出 | +V 输出 |
| 4 | 交流输入 | 交流输入 |
| 5 | 交流输入 | 交流输入 |
| 6 | 地面 | 地面 |
| 尺寸 (mm) | |||||
| 类型 — 印刷电路板安装 | |||||
| A | B | C | D | 重量 (g) | |
| 6W | 50 | 42 | 40 | 20 | 45 |
| 10W | 55 | 47 | 45 | 24 | 75 |
| 15W | 64 | 54 | 45 | 24 | 95 |
| 25W | 76 | 66 | 51 | 28 | 135 |
| 类型 — 底盘安装，带有 Faston 焊片 | |||||
| H | W | L | 固定孔中心距 | 重量 (g) | |
| 10W | 24（包括 焊片 +8.1） | 45 | 75 | 65 | 80 |
| 15W | 24（包括 焊片 +8.1） | 45 | 84 | 74 | 100 |
| 25W | 29（包括 焊片 +8.1） | 51 | 96 | 40 & 86 | 150 |
| 类型 — 底盘安装，带有螺钉接线端子 | |||||
| H | W | L | 固定孔中心距 | 重量 (g) | |
| 15W | 26.5 | 45 | 84 | 36 & 74 | 105 |
| 25W | 29.5 | 51 | 96 | 36 & 86 | 165 |
6W 印刷电路板类型拥有 15.5mm 节距，而 10W、15W 与 25W 印刷电路板类型则拥有 17.5mm 节距。温度超过 50°C 时，功率每 °C 下降 5%（对于 5V 类型，温度超过 40°C 时，功率每 °C 下降 2.5%）。25W 类型 — 以 115V 交流运作时，功率下降 10%。平均故障间隔时间符合 MIL-HDBK-217F 标准 (25°C)。
经过加拿大和美国 UL 认证的元件
IEC60950，EN60950，UL1950
