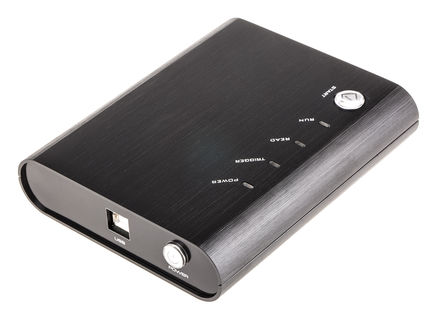

LAP-16128U,562-084,ISO-TECH LAP-16128U 数据采集, 16 通道, 100 MHz, 100 Hz → 200 MHz ,ISO-TECH
经济型逻辑分析仪，特别适用于电路设计、开发和调试
5ns 毛刺捕获功能
USB 接口供电
总线通信协议分析允许开发电路接口
易于导出到 TXT 文件或 CSV 文件以进行处理
计时/状态/单处理器/总线/实时指令跟踪分析
灵活的信号触发选项（上升边沿，下降边沿、任一边缘，高和低）
提供二进制/十进制/十六进制显示格式
可在 100% 触发前和 100% 触发后之间选择触发位置，并且最长可延时 16776191 个触发后时钟
| 型号特定属性 | ||
| 型号 | LAP-16128U | LAP-321000U-A |
| 简要说明 | 逻辑分析仪，200MHz 16 通道 128k/ch | 逻辑分析仪，200MHz 32 通道 1M/ch |
| 存储器 | 4Mbits | 32Mbits |
| 存储器：每通道深度 | 128kbits（最大数据压缩值为 32Mbits） | 1Mbits（最大数据压缩值为 255Mbits） |
| 通道数目 | 16 | 32 |
| 支持的总线 | I2C、SPI、UART、7 段 LED、Lin、CAN、USB 1.1、USB 2.0 | CAN、HDQ、I2C、Manchester、Microwire、Miler、SPI、SSI、1 wire、UART、7 段 LED、Lin、USB 1.1、USB 2.0 |
| 共同属性 | ||
| 接口 | USB 2.0，与 USB 1.1 向后兼容 | |
| 采样率 | 内部时钟（计时模式） | 100MHz-200MHz |
| 外部时钟（状态模式） | 100MHz | |
| 最大输入电压 | ±30V | |
| 阈值电压 | 带宽 | 75MHz |
| 工作范围 | -6V 到 +6V | |
| 精确度 | ±0.1V | |
| 触发器 | 条件 | 模式/边缘 |
| 触发前/后 | 是 | |
| 触发计数 | 1-65535 | |
| 软件功能 | 操作界面语言 | 英语 |
| 时基范围 | 5ps - 10Ms | |
| 垂直尺寸 | 1-5.5 | |
| 相位误差 | <1.5ns | |
| 功率 | 电源 | USB |
| 功率（闲置） | 1W | |
| 功率（运行） | 2W | |
| 操作系统 | Windows (98SE, ME, 2000, XP, Vista) | |
| 系统要求 | 用于安装的硬盘空间至少为 100MB | |
| 已在 32 和 64 位 Intel 和 AMD CPU 上使用 32 位和 64 位操作系统对软件进行了测试 | ||
| AMD Opteron 不适合 | ||
| 尺寸 | 130x100x30mm | |
| 阻抗 | 500kΩ/10pF |
USB 电缆、测试电缆包、探头、软件/文档和安装指南
