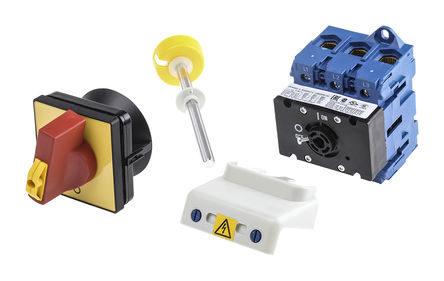

3 极和 4 极加长轴负荷开关，IP65 保护等级
可在“断开”位置挂锁 (x4)
在“接通”位置联锁，可防止面板盖在开关处于“接通”状态时打开
| 尺寸 mm |
| 库存号 | A | B | C | D（最小） | D 最大值 | E | F | G | H | J | K | L |
| 342-2295 | 48 | — | 56.2 | 35 | 118 | 58 | 64 | 64 | 50 | 22 | 60 | 5.0 |
| 342-2302 | 48 | — | 56.2 | 35 | 118 | 58 | 64 | 64 | 50 | 22 | 60 | 5.0 |
| 191-7533 | 42 | 14 | 50.0 | 35 | 125 | 58 | 64 | 64 | 54 | 22 | 60 | 5.0 |
| 282-1477 | 58 | 14 | 50.0 | 35 | 125 | 58 | 64 | 64 | 54 | 22 | 60 | 5.0 |
| 191-7549 | 42 | 14 | 50.0 | 35 | 125 | 58 | 64 | 64 | 54 | 22 | 60 | 5.0 |
| 282-1483 | 58 | 14 | 50.0 | 35 | 125 | 58 | 64 | 64 | 54 | 22 | 60 | 5.0 |
| 282-1376 | 50 | 16 | 61.0 | 35 | 132 | 58 | 64 | 64 | 64 | 25 | 70 | 5.0 |
| 282-1499 | 66 | 16 | 61.0 | 35 | 132 | 58 | 64 | 64 | 64 | 25 | 70 | 5.0 |
| 191-7498 | 50 | 16 | 61.0 | 35 | 132 | 58 | 64 | 64 | 64 | 25 | 70 | 5.0 |
| 282-1506 | 66 | 16 | 61.0 | 35 | 132 | 58 | 64 | 64 | 64 | 25 | 70 | 5.0 |
| 282-1382 | 70 | 22 | 68.0 | 35 | 130 | 58 | 64 | 64 | 106 | 25 | 90 | 6.0 |
| 282-1528 | 92 | 22 | 68.0 | 35 | 130 | 58 | 64 | 64 | 106 | 25 | 90 | 6.0 |
| 191-7555 | 70 | 22 | 68.0 | 35 | 130 | 58 | 64 | 64 | 106 | 25 | 90 | 6.0 |
| 282-1534 | 92 | 22 | 68.0 | 35 | 130 | 58 | 64 | 64 | 106 | 25 | 90 | 6.0 |
| 236-417 | 112 | — | 91.0 | 50 | 309 | 73 | 88 | 88 | 150 | 36 | 78 | 6.4 |
| 282-1540 | 150 | — | 91.0 | 50 | 309 | 73 | 88 | 88 | 150 | 36 | 78 | 6.4 |
| 236-423 | 145 | — | 98.0 | 50 | 309 | 73 | 88 | 88 | 173 | 44 | 82 | 6.4 |
| 282-1556 | 198 | — | 98.0 | 50 | 309 | 73 | 88 | 88 | 173 | 44 | 82 | 6.4 |
注
电动机额定值参考 AC23A 类型，电动机负荷额定值参考 AC3。 随附开关轴。
库存号 758-484 (K2) 为 52 x 43 x 10 mm。
库存号 758-478 (K1) 为 50 x 33 x 9 mm。
标准
BS EN 60947-3, EN60947-3, IEC 60947-3, VDE 0660, EN 60204-1
