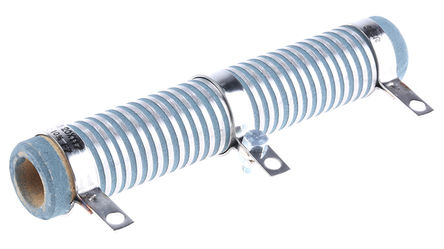

RSSD20117A2R20KB15,788-7643,Vishay RSSD 系列 100W 2.2Ω 可调线绕电阻器 RSSD20117A2R20KB15, ±10%容差 ,Vishay
Vishay Sfernice 型号，RSSD 系列
这些电阻器的独特之处在于能够耐受间歇过载并且可在耐受剧烈冲击/振动条件的组件中工作，展示出一流的机械强度
散热性好，耐热应变性能优异
随附未设置的滑动环
卸下滑块将增加电阻 5 → 10%。
可以成对的形式单独提供 2 个 EN 固定支架 (RS 788-5154')">788-5154)。
| 尺寸 (mm) | A | B 最大值 | C 最小值 | D | E | F | P | Q | R | Z |
| RSSD 10 x 50 | 50 | 11.5 | 5 | 40 | 22 | 6.35 | 31 | 4.2 | 18 | 1.5 |
| RSSD 20 x 117 | 117 | 22 | 12.6 | 98 | 31 | 6.35 | 42 | 4.2 | 24 | 5 |
| RSSD 25 x 168 | 168 | 27 | 16.4 | 147 | 33.5 | 9 | 51 | 5.7 | 28.5 | 6 |
| RSSD 30 x 250 | 250 | 32 | 21.3 | 227 | 36 | 13 | 55 | 5.7 | 31 | 5 |
| 25°C 时的最大耗散： | RSSD 10 x 50 mm 型号：25 W RSSD 20 x 117 mm 型号：100 W RSSD 25 x 168 mm 型号：200 W RSSD 30 x 250 mm 型号：280 W |
| 容差： | R < 1 Ω：±20% 1 Ω ≤ R <10 Ω：±10% R ≥10 Ω：±5% |
| 温度系数： | +75 ppm / °C |
| 工作温度： | –55 °C → +450 °C |
