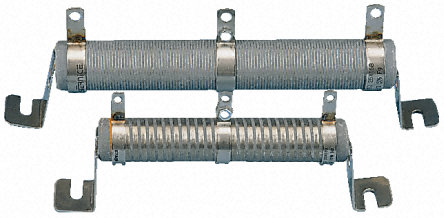

RSSD10X50A22R0JS06,170-089,Vishay 25W 22Ω 高功率线绕可调电阻器 RSSD10X50A22R0JS06, ±5%容差, ±75ppm/°C ,Vishay
Vishay 的 RSSD 系列线绕电阻器提供一个具有低电阻值和高长期稳定性偏移的解决方案。 凭借通过耐受振动、严重瞬态条件和剧烈热冲击的能力，这些线绕电阻器可提供高功率额定值。
高散热性
大过载
极佳的耐热应力性
防火
通过可调套圈分接
标准 RSSD 具有单个可调套圈
| 尺寸 (mm) | |||||
| RSSD 样式 | 8 x 34 | 10 x 50 | 13 x 70 | 16 x 94 | 20 x 117 |
| 连接 | AN 类型 1 | AN 类型 1 | AN 类型 1 CS* | AN 类型 1 | AN 类型 1 |
| A±2 | 34 | 50 | 70 | 94 | 117 |
| ? B 最大值 | 10 | 11.5 | 14.5 | 18 | 22 |
| ? C 最小值 | 4.1 | 5 | 6.7 | 9.2 | 12.6 |
| D | 27 ± 2 | 40 ± 2 | 56 ± 2 | 78 ± 2 | 98 ± 2 |
| E | 20 ± 0.5 | 22 ± 0.5 | 24 ± 0.5 | 26.5 ± 0.5 | 31 ± 0.7 |
| F +0.5 + 0 | 5 | 6.35 | 6.35 | 6.35 | 6.35 |
| P | 28 ± 1 | 31 ± 1 | 34 ± 1 | 38 ± 1 | 42 ± 1 |
| ? Q | 3.2 | 4.2 | 4.2 | 4.2 | 4.2 |
| R | 16 ± 0.5 | 18 ± 0.5 | 20 ± 0.5 | 21 ± 0.5 | 24 ± 0.7 |
| Z 大约值 | 1 | 1.5 | 3.5 | 4 | 5 |
| 平均单位 AN 重量 (g) | 10 | 22 | 38 | 55 | 80 |
| 尺寸 (mm) | |||||
| RSSD 样式 | 25 x 138 | 25 x 168 | 30 x 250 | 40 x 370 | 50 x 373 |
| 连接 | AN 类型 1 | AN 类型 1 | AN 类型 1 | AN 类型 2 | AN 类型 2 |
| 连接 | CS 类型 1 | CS 类型 1 | CS 类型 1 | CS 类型 2 | CS 类型 2 |
| A ± 2 | 138 | 168 | 250 | 370 | 373 |
| ? B 最大值 | 27 | 27 | 32 | 43 | 53 |
| ? C 最小值 | 16.4 | 16.4 | 21.3 | 22.3 | 27.1 |
| D | 117 ± 2 | 147 ± 2 | 227 ± 2.5 | 332 ± 3 | 332 ± 3 |
| E | 33.5 ± 1 | 33.5 ± 1 | 36 ± 1 | 57 ± 1.5 | 63 ± 1.5 |
| F +0.5 +0 | 9 | 9 | 13 | 18 | 18 |
| G - 4 - 0 | 199 | 229 | 317 | 432 | 432 |
| H - 4 - 0 | 169 | 199 | 287 | 405 | 405 |
| J | 50 ± 1.5 | 50 ± 1.5 | 60 ± 1.5 | 69 最大值 | 80 最大值 |
| K | 27 ± 1 | 27 ± 1 | 30 ± 1 | 45 ± 1 | 51 ± 1.5 |
| L ± 0.5 | 6.5 | 6.5 | 9 | 9 | 9 |
| M ± 0.5 | 24 | 24 | 25 | 30 | 30 |
| P | 51 ± 1.5 | 51 ± 1.5 | 55 ± 1.5 | 81.5 最大值 | 92.5 最大值 |
| ? Q | 5.7 | 5.7 | 5.7 | 9.2 | 9.2 |
| R | 28.5 ± 1 | 28.5 ± 1 | 31 ± 1 | 45 ± 1.5 | 51 ± 1.5 |
| Z 大约值 | 6 | 6 | 5 | 10 | 11.5 |
| 平均单位重量 (g) AN | 90 | 115 | 240 | 845 | 1270 |
| 平均单位重量 (g) CS | 135 | 160 | 290 | 925 | 1350 |
安装支架单独出售：SN 7885167 为 10 x 50mm (25W)；SN 7885151 为 20 x 117mm (100W)；SN 7885154 为 25 x 168mm (200W)；SN 7885160 为 30 x 250mm (280W)
